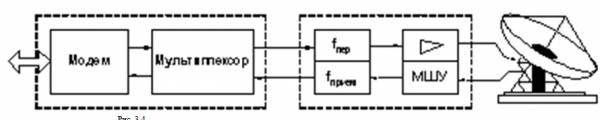

Обобщенный вариант состава современной ЗС приведен на рис. 3.4. Наземная станция состоит из внутреннего (IDU) и внешнего (ODU) радиочастотных блоков. В свою очередь, радиочастотный блок состоит из антенны, конвертера преобразования частоты вверх/вниз, усилителя мощности, малошумящего усилителя и, возможно, блока питания. Конвертер, усилитель мощности и малошумящий усилитель могут быть выполнены в виде одного устройства, которое также называют конвертером. Конвертер преобразовывает сигнал на промежуточной частоте (ПЧ), часто составляющей значения 70±18 или 140±36 МГц, в сигнал требуемого диапазона передачи и обратно. Чаще всего используются диапазоны 6/4 ГГц (C-band), 14/11ГГЦ (Ku-band) и1,6/1,5 ГГц (L-band). Последний применяется в ССС подвижной связи, например Inmarsat. Внутренний блок состоит главным образом из модема, а также может включать в состав мультиплексор передаваемых данных, источник питания и другие функциональные блоки. Часто весь внутренний блок называют спутниковым модемом. Внешний и внутренний блоки соединяются одним или несколькими коаксиальными кабелями для передачи сигналов ПЧ и возможно силовым кабелем для подачи питающего напряжения для внешнего блока (часто питание подается по тому же коаксиальному кабелю).

Спутниковый модем предназначен для преобразования цифрового, как правило, сигнала, поступающего от каналообразующей аппаратуры (мультиплексоров, аппаратуры передачи данных, речепреобразующих устройств и т.д.), в модулированный радиосигнал на ПЧ и для обратного преобразования радиосигнала ПЧ в исходный информационный, а также для реализации требуемого метода множественного доступа к ресурсу спутника-ретранслятора.

Рис. 3.4

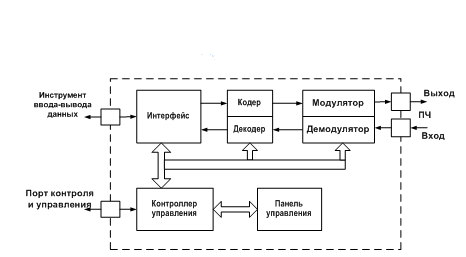

. В состав типового спутникового модема (рис. 3.5) входят следующие блоки: модулятор и демодулятор (модем), кодер и декодер (кодек), интерфейсы, контроллер управления и панель управления. Подлежащая передаче информация через блок интерфейсов подается сначала на кодер, где производится ее скремблирование и помехоустойчивое кодирование, а затем на модулятор, формирующий модулированный сигнал. В приемной части модема осуществляется демодуляция и декодирование принимаемого информационного потока.

Рис. 3.5
